1.概述
NL668-CN M.2系列是LTECat4 無線通信模塊，支持FDD/TDD混合組網的LTE網絡，最高可達Cat4150Mbps下行（單天線方案75Mbps）和50Mbps上行網絡速率；產品采用標準MIniPCIe封裝，尺寸大小為42.0*30.0*4.4mm；具有高性能、低時延、高可靠性的產品特點，主要面向中國IOT市場。
NL668-CN M.2擁有豐富的工業標準接口資源與內置網絡協議，滿足多樣化的物聯網產品軟硬件訴求，可廣泛應用于工業路由、工業網關、安防監控、車聯網等物聯網行業應用，提供完美無線體驗。
2.技術規格
基本特性
Package
M.2
Dimension (mm)
42.0x30.0x4.4
LTE FDD
B1/3/5/8
LTE TDD
B34/38/39/40/41
WCDMA
B1/8
TD-SCDMA
B34/39
EVDO
BC0
CDMA2000 1X
BC0
GSM/GPRS/EDGE
900/1800MHz
Power Supply
3.3V - 4.3V (Typical 3.8V)
Operating Temp
-30°C ~ +75°C
Extended Temp
-40°C - +85°C
傳輸速率
LTE FDD (Mbps)
150 (DL)/ 50 (UL)
LTE TDD (Mbps)
130 (DL)/ 30.5 (UL)
DC-HSPA+(Mbps)
42(DL)/ 5.76(UL)
HSPA/HSPA+(Mbps)
NA
WCDMA(kbps)
384 (DL)/ 384 (UL)
TD-SCDMA (Mbps)
4.2(DL)/ 2.2(UL)
EVDO(Mbps)
3.1(DL)/ 1.8(UL)
CDMA2000 1X(Kbps)
307.2(DL)/ 307.2(UL)
EDGE(Kbps)
296(DL)/ 236.8(UL)
GPRS(Kbps)
107(DL)/ 85.6(UL)
功能
eSIM
NA
Remote SIM
NA
eCALL
NA
OpenCPU
NA
MUX
●
Jamming Detection
NA
USSD
●
STK
NA
LBS
●
FOTA
DFOTA
OS Drivers
Linux/Windows/Android
GNSS
NA
MMS
NA
CSD
NA
TTS
NA
SMS
●
Analog Audio
NA
Digital Audio
NA
Voice Code
●
Audio Play/Record
●
Protocols
TCP/UDP(S)/HTTP(S)/FTP(S)/IPv4/IPv6/SSL/TLS/MQTT/
PING/NTP/FFS/NITZ/PPP/ECM/RNDIS/GobiNet/QMI_WWAN
接口
SIM
x1, 1.8V/ 3.0V
USB
x1,USB2.0
PCIe
NA
UART
x2
SPI
NA
ADC
NA
GPIO
NA
SDIO
NA
PCM
●
SGMII
NA
認證
Regulation
RoHS/SRRC/CCC/NAL
Operator
CMCC/CTCC
Industry
NA

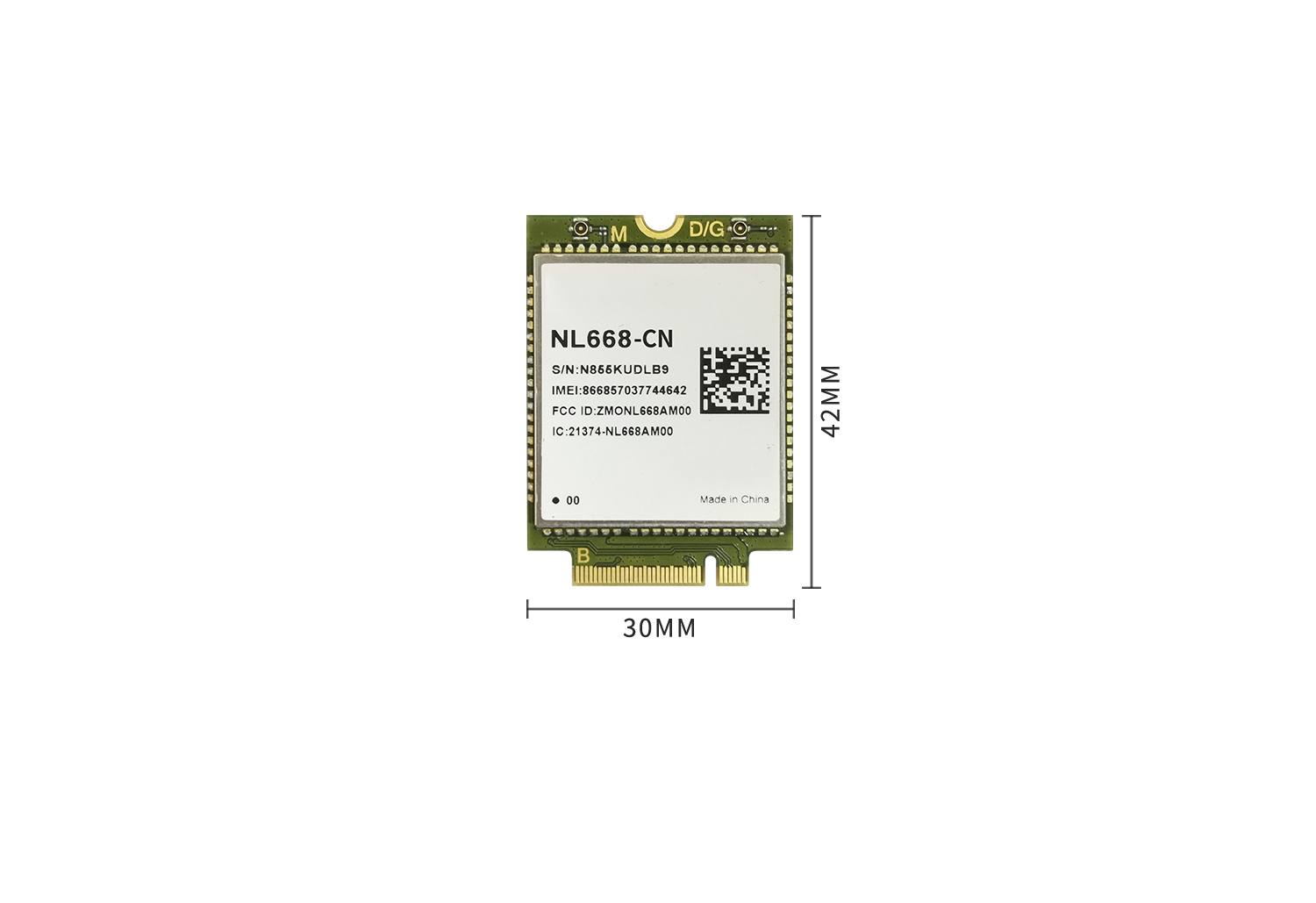

3.產品圖片
